SD-card adapter for 5v Atmega processors. Adapter converts MCU 5v logic level to 3.3v needed for SD-card. LP2980 reculator has shutdown pin that allows shutdown of SD card when not in use.

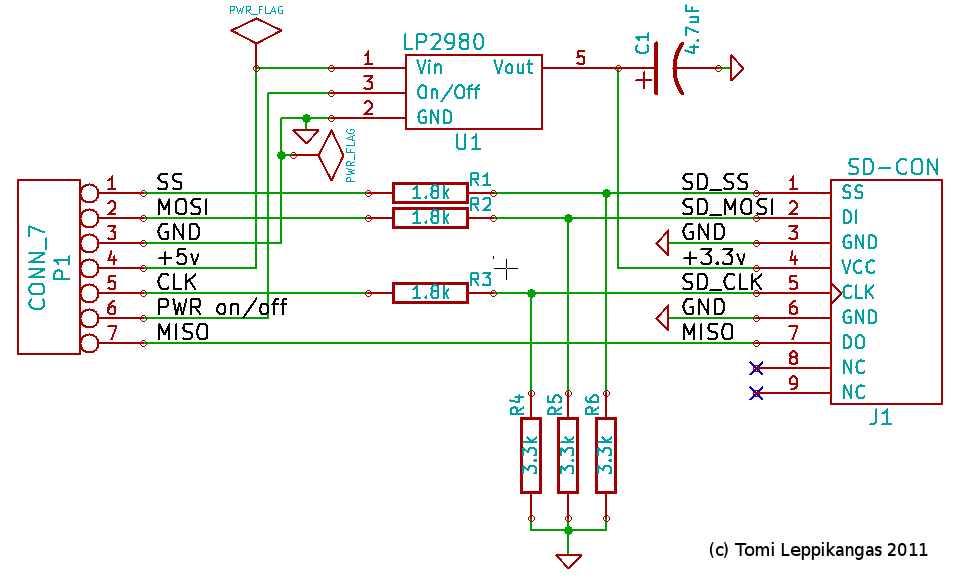

schematic:

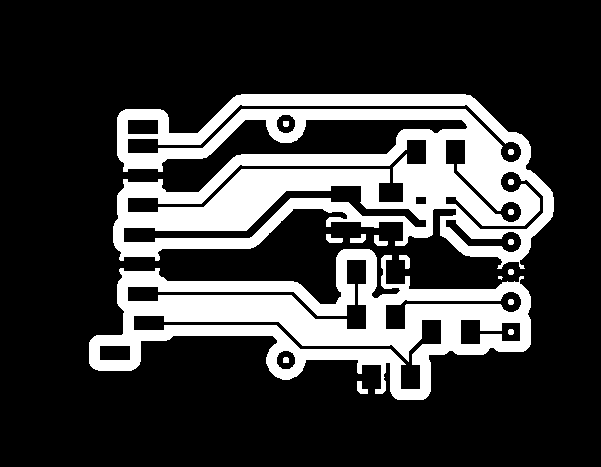

PCB layout:
KiCad project files: sdcard.zip
Tomi Leppikangas 2.2.2011 [home]
